Муфты сильфонные, с эластомерной вставкой, магнитные, и другие типы муфт

Компания «Гиден Электроникс» предлагает модельный ряд муфт «StS Coupling»:

• Сильфонные муфты WK1 – WK8.
• Эластомерные муфты WKE.
• Магнитные муфты KM, KL, KH, KE, KMS, KS, KT.
• Предохранительные муфты RK.
• Мембранные муфты DCS, FSK.
• Жесткие муфты.
• Зажимные втулки и стопорные кольца.

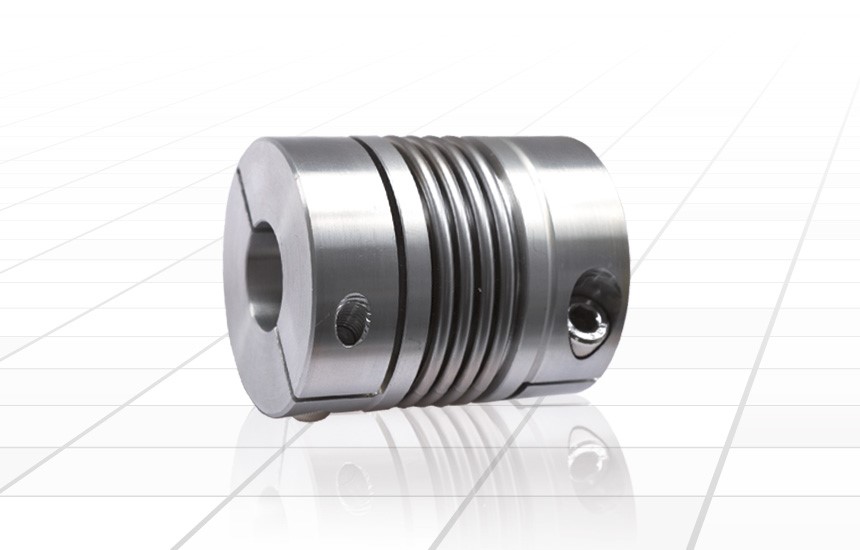

Сильфонные муфты обеспечивают высокую жёсткость вращения, при этом сохраняя упругость по другим осям. Это позволяет компенсировать несоосности валов, в том числе угловые.

Области применения: приводная техника, шаговые двигатели, подключение энкодеров, станки ЧПУ, защитные устройства от перегрузки инерционного вращения.

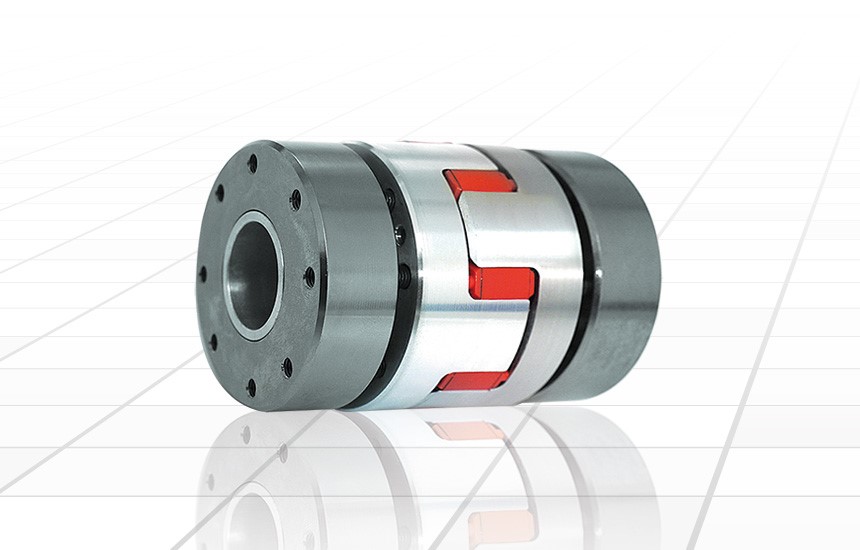

Эластомерные муфты также называются кулачковыми. Основная часть такой муфты – это эластичный элемент или эластомер, сделанный из полиуретана и имеющий несколько степеней твёрдости (по Шору), для разных условий применения. Эластомер устойчив к износу, застреванию, усталости, гидролизу и УФ радиации, обеспечивая долгий срок эксплуатации. Также он противостоит многим химически активным веществам, таким как озон, масла, смазка и углеводороды. Основные преимущества эластомерных муфт – отсутствие зазоров в соединениях и смягчение вибрации.

Области применения: станки ЧПУ, шпиндельные подъемные агрегаты, упаковочные машины, подключение энкодеров, прецизионные приводы / приводы подачи.

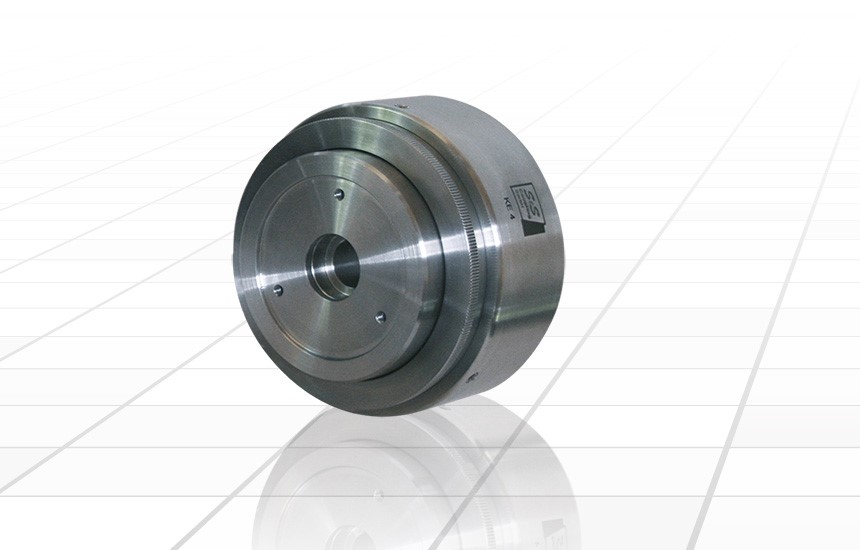

Магнитные муфты различают по расположению магнитов дисковые и цилиндрические, по конструкции герметичные и негерметичные и по характеру работы на синхронные и гистерезисные. Максимальный момент в муфтах обоих типов можно регулировать путём взаимного перемещения внутренней и внешней частей муфты. В одних типах муфт это осуществляется перемещением муфты по валу, в других типах – специальными регулировочными винтами без необходимости перемещения муфты по валу.

Области применения: машины для укупорки бутылок, пищевая промышленность, упаковочная технология, системы намотки и размотки, медицинская инженерия, насосные приводы.

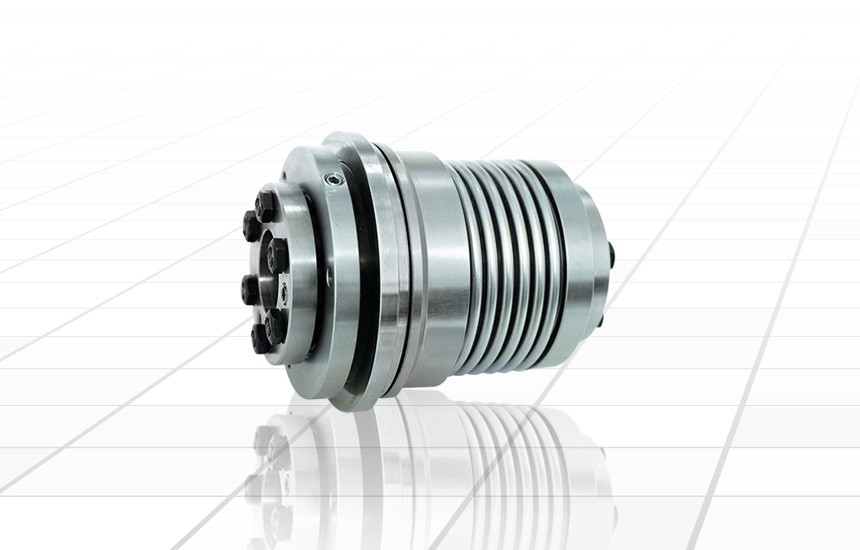

Предохранительные муфты кроме соединения валов ограничивают передаваемый крутящий момент при перегрузках механическим способом. Стандартные предохранительные муфты работают при строгой соосности валов, поэтому их совмещают с сильфонными или эластомерными муфтами. По принципу действия подразделяются на фрикционные и кулачковые. Фрикционные муфты RK – представляют собой диски, прижатые пружинами друг к другу. При превышении момента диски начинают проскальзывать. Кулачковые (шариковые) муфты SWK – в них шарики находятся в специальных углублениях и прижаты пружиной. При перегрузке муфта срабатывает — шарики проскальзывают из одного углубления в соседнее и дальше. Многократное «прощёлкивание» служит звуковым сигналом о перегрузке.

Области применения: линейный привод, станки ЧПУ, промышленные роботы, сервоприводы, конвейерная технология, печатные машины.

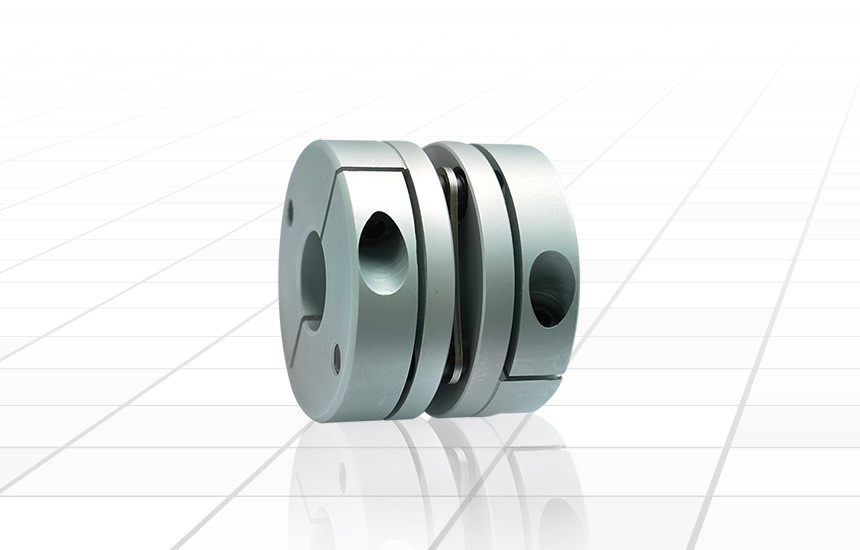

Мембранные муфты состоят из двух частей, соединённых упругими металлическими пластинами. Служат для компенсации значительной несоосности валов и угла между валами. Передают высокий крутящий момент, обеспечивают безлюфтовую передачу, обладают большой скоростью вращения, аналогичны карданному соединению. Есть варианты муфт с двумя секциями металлических пластин, что даёт возможность компенсировать ещё большую несоосность (до 2,5 мм).

Области применения: упаковочные машины, вентиляторы, робототехника, насосы, станки ЧПУ, перевозка / транспортировка.

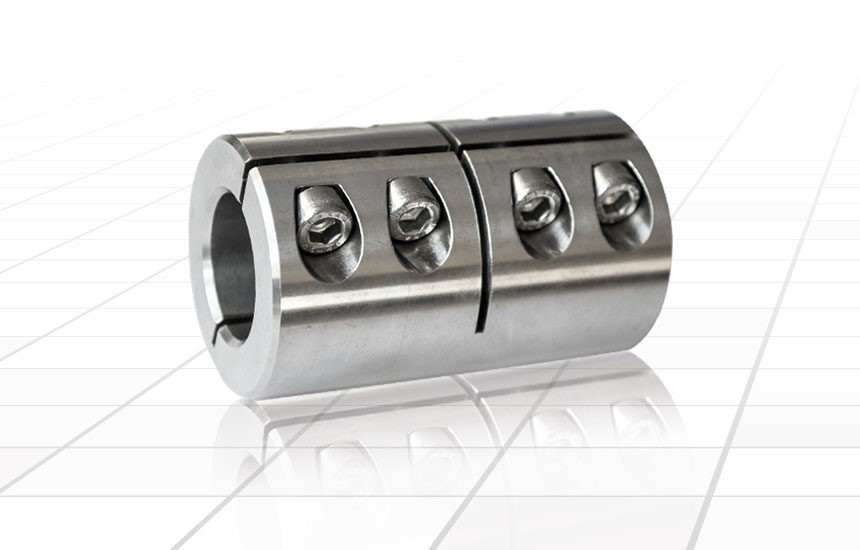

Жёсткие муфты соединяют два вала без компенсации отклонений. Это самые простые конструкции и обычно применяются на валах диаметром до 50 мм. Они наиболее дёшевы в изготовлении, но обладают существенным недостатком: соединяемые валы должны быть в высокой степени соосными, без перекосов и угловых смещений, иначе ресурс муфты, а также соединяемых механизмов значительно уменьшается, а соединение начинает передавать вибрации, толчки и удары.

Области применения: машиностроение, станки ЧПУ, упаковочные машины, приводная техника, пищевая промышленность.

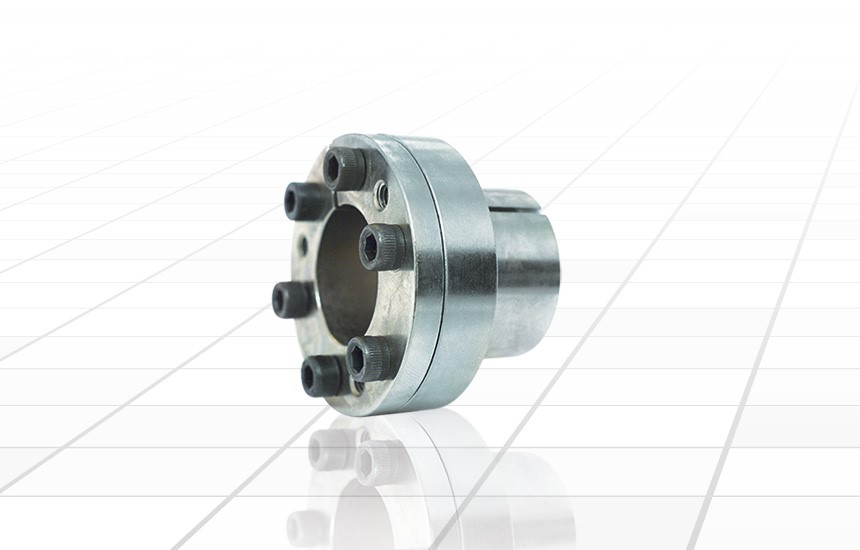

Зажимные втулки предназначены для закрепления на валу каких-либо элементов (шестерни, шкивы, звёздочки и т.п.) безшпоночным способом. Две части втулки имеют конусообразную форму и одна вставляется в другую, в каждой части есть продольные прорези. Втулка надевается на вал, а на втулку надевается элемент (например, шкив), который надо зафиксировать. Затем с помощью винтов одна часть втулки вдвигается в другую. В результате внутренний диаметр втулки уменьшается, а наружный увеличивается, крепко фиксируя как вал, так и шкив друг относительно друга.

Стопорные кольца также состоят из двух частей, только внешнее кольцо делается без продольного разреза и поэтому не расширяется. При этом шкив или шестерня крепится к внешнему кольцу с помощью винтов, как к фланцу.

Области применения: упаковочные машины, транспортная отрасль, текстильная промышленность, пищевая промышленность, бумажная промышленность.

Ознакомиться с ассортиментом муфт и другой продукцией вы можете в нашем интернет-магазине. Если Вам необходима консультация, Вы можете связаться с нами по электронной почте sale@giden.ru или по телефону +7 (495) 225-54-52. Наши квалифицированные технические специалисты помогут выбрать решение, которое будет соответствовать Вашим требованиям.

Ниже представлены примеры моделей перечисленных выше типов муфт с техническими характеристиками.

		Миниатюрная сильфонная муфта с зажимным винтом Крутящие моменты: 0,1 – 10 Нм Диаметр вала: 2 – 25 мм С радиальными установочными винтами от -30 °C до +120 °C
		Муфта эластомерная с коническим зажимным кольцом Крутящие моменты: 7,5 – 900 Нм Диаметр вала: 5 – 80 мм Очень высокая концентричность Стандартная эластомерная вставка: 98 ShA
		Магнитная дисковая муфта Крутящие моменты: 2,5 – 33 Нм Компенсация перекоса валов Передача крутящего момента через немагнитную стенку корпуса от -30 °C до +120 °C
		Муфта с зажимной ступицей и конической зажимной ступицей – вариант с металлическим сильфоном Крутящие моменты: 5 – 500 Нм Диаметр вала: 9 – 62 мм Компенсация осевого, радиального и углового смещения вала Безлюфтовая передача крутящего момента от -30 °C до +120 °C
		Муфта – короткая версия Крутящие моменты: 18 – 36000 Нм Диаметр вала: 8 – 180 мм Компенсация осевого и углового смещения Высокие передаваемые крутящие моменты Высокая жесткость на кручение от -20 °C до +80 °C, опционально до +240 °C
		Разъемная муфта – версия из нержавеющей стали Крутящие моменты: 5 – 1006 Нм Диаметр вала: 3 – 50 мм/ Возможен радиальный монтаж С боковыми зажимными винтами
		Блокировочный узел, 3 части Крутящие моменты: 24 – 21844 Нм Диаметр вала: 7 – 120 мм Самоцентрирующийся Без осевого смещения С низким поверхностным давлением
